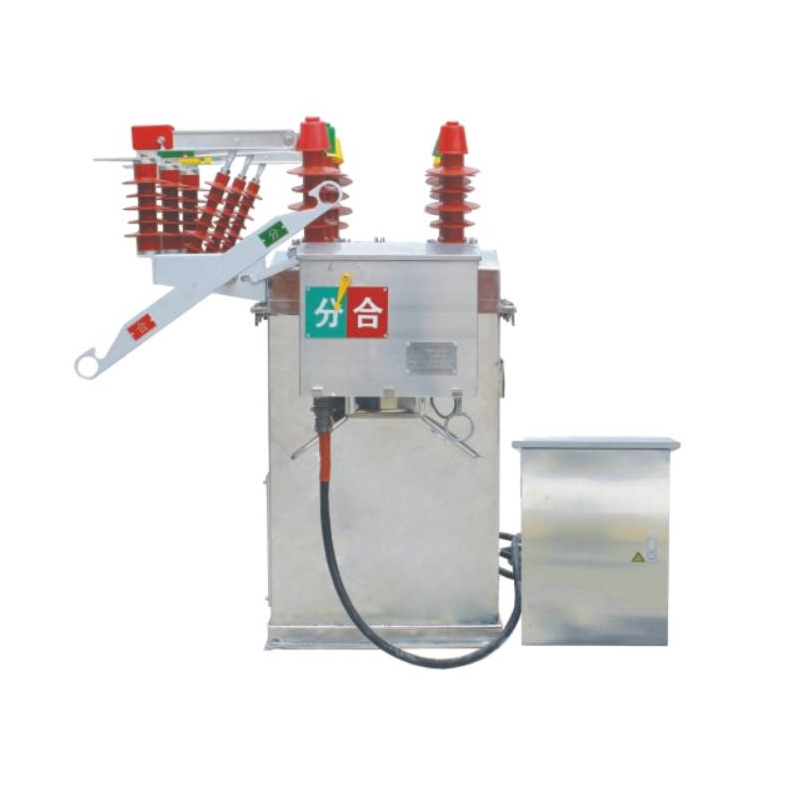

ZW8Y-12型

為適應用電管理工作的需要，利用技術手段解決電費回收難，尤其是用電大戶數額大又難于控制的情況，公司研發了ZW8Y-12型戶外高壓預付費控制裝置。本產品適用于交流50Hz，6-10kv電力系統中作為預付費高壓計量或配網自動化工程中的自動重合器使用，主機由ZW8-12真空斷路器、用于計量的干式電壓互感器、電流互感器等組成，一體化安裝，箱體上部為真空斷路器，下部為互感器室，外部裝有手動分合閘彈簧機構，控制箱分體安裝，可按用戶要求加裝預付費電表做為預付費計量用，預付費電表也可由用戶自已安裝。高壓真空斷路器為彈簧機構，機械閉鎖，箱體內分為開關室、互感器室?；ジ衅魇覂?nèi)由兩臺干式電壓互感器及兩臺干式電流互感器組成，電壓互感器同時設置專用繞組做為斷路器的分合閘機構的電源，其整體外形小巧、安裝方便。電壓互感器VN接線，電流互感器可制成多變比結構，以適應不同的負載需要。

控制裝置內由預付費電表及斷路器控制電路組成，控制裝置與真空開關相互連接采用金屬鎧裝電纜，有效地實現先購電后使用的功能，有效地避免拖欠電費現象。

合標準：GB1984、GB/T17215，GB17201。
